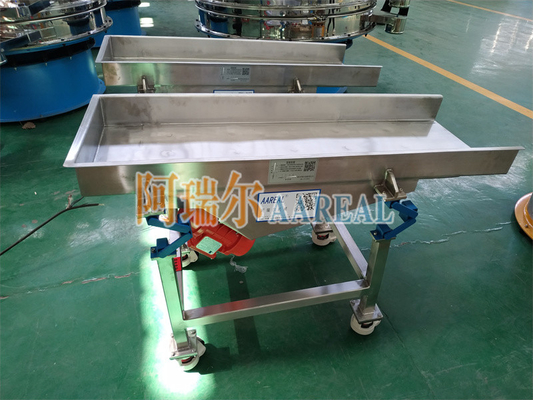

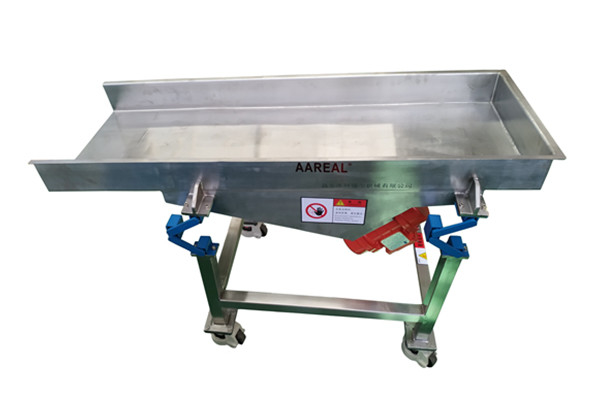

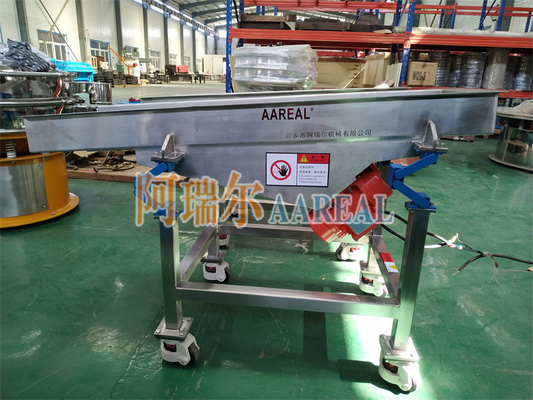

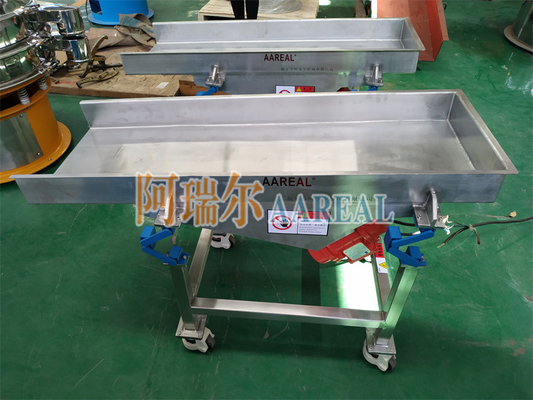

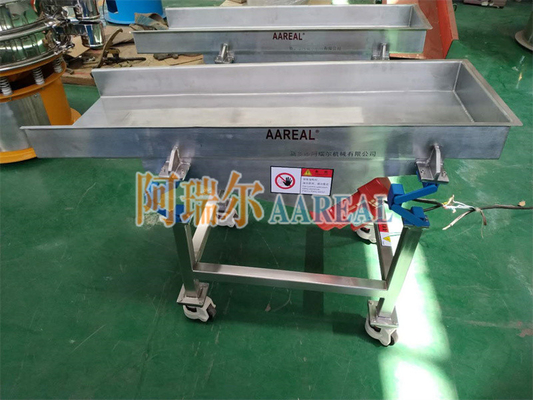

تغذیه کننده لرزش فولاد ضد زنگ کوچک قابل حمل با تعلیق کنویر شیکر جدید
مقدمه:
دستگاه تغذیه لرزشبا معلق کنویر شاکر جدیدیک نوع جدید و صرفه جویی در انرژی تجهیزات تغذیه عمومی است. این ماشین موتور لرزش نوع جدید را به عنوان منبع تحریک اتخاذ می کند.
چرا اين خورنده لرزش خاصه؟از آنجا که این تغذیه کننده لرزش یک نوع جدید از بهار را نه بهار فولاد سنتی را اتخاذ می کند. این نوع جدید از بهار را می توان به عنوان تعلیق ناقل لرزش یا پشتیبانی لرزش لاستیک و غیره نامید.
در مقایسه با بهار مارپیچ فولادی یا بهار کویل مورد استفاده در صفحه لرزش سنتی، پشتیبانی لرزش الاستیک جدید نه تنها می تواند انعطاف پذیری مشابهی را فراهم کند،اما همچنین از مشکل شکستگی بهار فولاد در محیط های خوردنی یا بیش از حد جلوگیری کنید، و جلوگیری از لرزش نامنظم و ارتعاش در هنگام شروع و متوقف شدن، که می تواند به خوبی کنترل حرکت بدن صفحه نمایش.پشتیبانی ارتعاش لاستیکی می تواند یک حرکت پایدار و منظم در جهت عمودی و انتقال مواد را در حالی که جلوگیری از نوسان جانبی بدن صفحه نمایش فراهم کند.
نوع جدید پشتیبانی لرزش الاستیک دارای ویژگی های زیر است: 1. جداسازی ارتعاش کارآمد. عملکرد هدایت شده توسط چهار ماژول لاستیکی لاستیکی در پشتیبانی ارتعاش خطی صفحه را افزایش می دهد. تحت بار،ساختار بازو با پشتیبانی لاستیکی می تواند مقدار زیادی از انحراف لاستیکی را ایجاد کند، بنابراین پشتیبانی دارای فرکانس طبیعی بسیار پایین است که عایق سازی ارتعاش کارآمد را فراهم می کند و از ساختار پایه تجهیزات در برابر آسیب محافظت می کند. 2. از رزونانس اجتناب کنید. می تواند مشکل رزونانس بدن صفحه نمایش را هنگام شروع و متوقف کردن حل کند،و به طور قابل توجهی دامنه و استرس تولید شده توسط تجهیزات را کاهش می دهد زمانی که صفحه لرزش شروع و متوقف می شود، به طوری که بدن صفحه نمایش می تواند از طریق منطقه رزونانس در زمان بسیار کوتاه عبور کند. به طور کلی،پس از عبور از منطقه ارتعاش، پس از استفاده از پشتیبانی ارتعاش لاستیکی جدید، رزوناسیون قوی صفحه لرزش که توسط بهار فلزی مارپیچی پشتیبانی می شود، دیگر رخ نمی دهد.. 3. عمر طولانی ، ظرفیت اضافه بار قوی ، توانایی قوی در مقاومت در برابر ضربه فوری و می تواند به طور موثر صدا را جذب کند. 4نصب ساده است و می تواند بدون پشتیبانی اضافی به بدن صفحه نمایش 30 ° خم شود. 5. کار قابل اعتماد و بدون نگهداری 6. قابل استفاده در محدوده دمای محیط از -40 °C تا + 80 °C
ویژگی های ساختاری: (1) تغذیه از یک قاب پشتیبانی، یک حوض حمل و نقل و یک بهار خنک کننده لرزش (یا پشتیبانی الاستیک) تشکیل شده است. (2) تمام قطعات جعبه با صفحات فولادی و پروفایل های رول شده (برخی از قطعات به هم پیچیده شده اند) ، با سفتی کلی خوب، محکم و قابل اعتماد، جوش داده می شوند. (3) فریم پشتیبانی و بدن ارتعاش با یک بهار خنک کننده ارتعاش (یا پشتیبانی لاستیکی) متصل می شوند که اثر خنک کننده ارتعاش قابل توجهی دارد. (4) این ماشین دارای ویژگی های ساختار ساده، نگهداری آسان، مصرف انرژی کم، سر و صدا کم و مهر و موم خوب است.
کار کردناصل:
اين دستگاه با موتورهاي دوگانه هندوانه رانده مي شهنیروهای ارتعاش تولید شده توسط کمیت خود را از هم جدا در جهت موازی با محور موتور و اضافه کردن به یک نیروی حاصل در جهت عمودی به محور موتور، بنابراین مسیر حرکت تغذیه یک خط مستقیم است. دو شاخه موتور دارای زاویه شیب نسبت به جعبه در جهت عمودی هستند.تحت اثر ترکیبی نیروی ارتعاش و وزن خود ماده، مواد داخل جعبه به صورت پریدن حرکت می کنند و در نتیجه به هدف حمل مواد می رسند.
نصب و راه اندازی: (1) دستگاه را بر روی یک زمین صاف و محکم قرار دهید (زمین ساختمانی بتنی یا فولادی). (2) بررسی کنید که بهار به طور کامل ثابت است، اطمینان حاصل کنید که عمودی است، پیچ و تاب نیست و می تواند آزادانه گسترش یابد و باز شود. (3) قسمت لرزان دستگاه نباید هیچ گونه اتصال سخت یا تماس با اشیاء دیگر خارج از ماشین داشته باشد. (4) بررسی کنید که آیا پیچ های بدن و پیچ های تثبیت موتور محکم شده اند. (5) قدرت را روشن کنید، دکمه شروع را فشار دهید (ماشین می تواند به طور مستقیم شروع شود) و موتور ارتعاش را تنظیم کنید تا دو موتور به طور همزمان در جهت های مخالف چرخش کنند.تجهیزات باید به طور مداوم در جهت تنظیم شده لرزش کنند.، و پس از تغذیه مواد، مواد باید به سمت پایان تخلیه حرکت کنند. (6) تنظیم نیروی تحریک: بلوک های منحرف در هر دو انتهای موتور ارتعاش قابل تنظیم است. تنظیم زاویه بین دو جسم منحرف می تواند نیروی تحریک را تغییر دهد.نیروی تحریک به بهترین حالت قبل از ترک کارخانه تنظیم شده است و می تواند به طور مستقیم دسترسی داشته باشدنیازی به تنظیم نیست. در صورت لزوم، با روش های زیر تنظیم کنید: پوشش های محافظتی را در هر دو انتهای موتور باز کنید، بولت های قفل کردن بلوک منحرف را رها کنید،و بلوک های کنجکاو قابل تنظیم را در هر دو طرف در همان جهت چرخش دهید تا مقادیر بر روی بلوک کنجکاو با خط حک شده بر روی سر شیفت هماهنگ شوند.پس از تنظیم کامل، پیچ های تنظیم شده را، همانطور که در شکل زیر نشان داده شده است، محکم کنید. تنظیم در کارخانه 30٪ از قدرت خروجی است.و قدرت باید به تدریج افزایش یابد تا به حداکثر خروجی طراحی در هنگام استفاده برسداز آنجا که انتخاب موتور نسبتا بزرگ است، قدرت خروجی در حدود 65٪ کنترل می شود.
بهره برداری و نگهداری: (۱) هنگامی که تغذیه کننده در حال حرکت است، قسمت لرزش آن نباید به هیچ شی خارج از ماشین متصل یا در تماس باشد (به استثنای اتصال نرم). (2) هنگام تغذیه مواد، باید در تمام جهت عرض جعبه در پورت تغذیه تغذیه شود تا توزیع یکنواخت مواد تضمین شود. (3) قبل از شروع یا متوقف کردن تغذیه، نباید مواد باقیمانده در بدن حوض وجود داشته باشد. (4) پس از اینکه دستگاه برای یک ساعت شروع به کار کرد، باید متوقف شود تا تمام پیچ ها را بررسی کند و آنها را دوباره محکم کند (به ویژه پیچ های قفل موتور).باید متوقف شود تا تمام پیچ ها را بررسی کرده و دوباره آنها را محکم کند (به ویژه پیچ های قفل موتور). (5) در صورت وجود صداهای غیرطبیعی در طول کار دستگاه، باید بلافاصله خاموش و بررسی شود.
P فنیآرامترها:
مدل
اندازه مواد غذایی (ملی متر)
ظرفیت (t/h)
مدل منبع خود ارتعاش
مدل موتور لرزش
قدرت (KW)
فرکانس لرزش (هرتز)
آمپلت دوگانه (ملی متر)
نیروی هیجان انگیز (KN)
وزن (کیلوگرم)
تک نقطه
بار دینامیک
(کیلوگرم)
ZG-35-90
0-60
25
WLZD-2*2.5-4
YZO-2.5-4
0.25*2
25
2- 4
2.5*2
174
30
ZG-45-90
0-60
30
WLZD-2*5-4
YZO-5-4
0.4*2
25
2- 4
5*2
184
30
ZG-45-90
0 تا 100
50
WLZD-2*5-4
YZO-5-4
0.4*2
25
2- 4
5*2
235
38
ZG-70-100
0 تا 150
100
WLZD-2*8-4
YZO-8-4
0.75*2
25
2- 4
8*2
342
50
ZG-80-120
0 تا 150
200
WLZD-2*17-4
YZO-17-4
0.75*2
25
2- 4
17*2
372
60
ZG-90-150
0 تا 150
300
YZO-20-4
2.0*2
25
۴-۶
20*2
606
80
ZG-95-150
0 تا 150
400
YZO-20-4
2.0*2
25
۴-۶
20*2
646
85
ZG-140-180
0 تا 150
750
YZO-30-4
2.5*2
25
۴-۶
30*2
1030
180
ZG-160-180
0 تا 150
1000
YZO-50-4
3.7*2
25
۴-۶
50*2
1156
200
※ نگهداری روزانه: (1) قبل از شروع: بررسی کنید که آیا پیچ ها محکم شده اند. (2) در طول شروع: (الف) بررسی کنید که آیا وجود دارد هر نوع سر و صدا غیر طبیعی (ب) بررسی کنید که آیا منبع برق پایدار است (ج) بررسی کنید که آیا ارتعاش غیر طبیعی وجود دارد (3) بعد از استفاده: بعد از هر استفاده تمیز کنید.
※ تعمیرات منظم: (1) به طور منظم بررسی کنید که آیا بهار خسته شده یا آسیب دیده است و آیا قسمت های بدن ماشین به دلیل لرزش آسیب دیده است. (2) پس از 1500 ساعت کار کردن، لوله ها را بررسی کنید و در صورت آسیب، بلافاصله آنها را جایگزین کنید.
راه حل مشکل:بررسی و رفع مشکلات ساده
پدیده تقصیر
ماده بازرسیs
مآسایش
موتور بد کار می کنه
(1) تایید منبع برق
سوئيچ رو روشن کن
(2) طول ناکافی کابل باعث تماس ضعیف می شود
کابل رو عوض کن
(3) آیا کابل شکسته است
کابل رو عوض کن
(4) به دلیل چرخش یک طرفه، کویل می سوزد
موتور رو عوض کن
(5) تزریق روغن بیش از حد
کار مستمر
2. صداي غيرطبيعي
(1) پیچ ها محکم نیستند
پیچ ها رو محکم کن
(2) پایه ناپایدار
پايه رو تثبيت کن
(3) بهار شکسته
بهار رو عوض کن
(4) بدن ماشین تماس با اشیاء سخت دیگر
حدود 10 سانتی متر فاصله بگذارید
(5) پیچ های فلز آلیاژ موتور گشوده اند
قفل شدن رو تاييد کن
3محصول نمی تواند به طور طبیعی تخلیه شود.
موتور داره به سمت اشتباهي حرکت ميکنه
توالی تماس کابل برق رو عوض کنید
موتور کار نميکنه
کابل برق موتور و سوئیچ
نقطه شکستن را پیدا کنید و آن را تعویض یا تعمیر کنید
5بدن به سمت چپ و راست تکان می خورد (مواد حرکت نمی کند یا سرعت کاهش می یابد)
1 موتورهای ارتعاش
2 بدن
دو موتور باید همزمان کار کنند.
2 دو موتور باید در جهت های مخالف چرخش کنند.
3 هر گونه اجسام خارجی که بر دامنه موتور تاثیر می گذارند را حذف کنید.
