سیستم حمل و نقل سطل عمودی صنعتی فولاد ضد زنگ فضای کوچک اشغال شده
معرفی ناقل پیچ صنعتی برای مواد گندم:

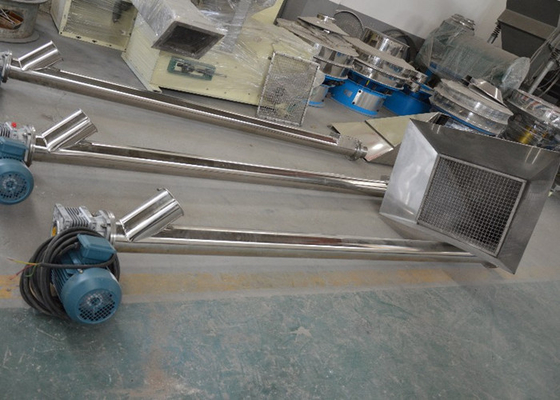

سیستم ناقل پیچ عمودی فولاد ضد زنگ صنعتی برای مواد عمده یک تجهیزات حمل و نقل به طور گسترده ای استفاده می شود. دو نوع ناقل پیچ از جهت حمل و نقل تقسیم می شوند،یکی از آنها ناقل پیچ افقی است.، و دیگری ناقل پیچ عمودی است. این ناقل برای مواد شل مانند انواع پودر، دانه ها و بلوک های کوچک استفاده می شود. ناقل پیچ از فولاد ساخته شده است.

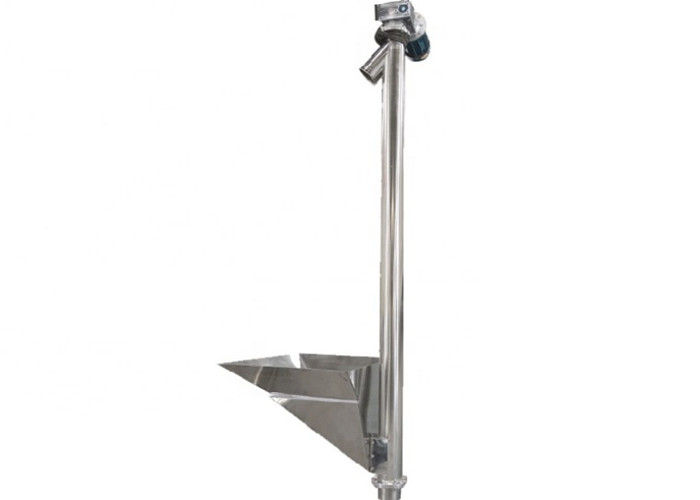

ناقلات پیچ عمودی یک راه حل بسیار کارآمد برای بالا بردن انواع مواد فراوانی در شیب های بسیار تند یا کاملا عمودی هستند.ساکت و بستهطراحی جمع و جور این امکان را فراهم می کند که ناقل پیچ عمودی تقریباً در هر طرح کارخانه ای قرار گیرد.ناقل پیچ و تاب عمودی یک قطعه مقرون به صرفه و قابل اعتماد از هر فرآیند حمل و نقل مواد فراوانی است.کانویر پیچ نوع لوله می تواند در قطر های مختلف، طول های مختلف و درجه های شیب مختلف با توجه به نیازهای کاربران سفارشی شود.
ویژگی های اصلیازحمل کننده پیچ دار صنعتی برای مواد گندم:
1ساختار ساده، فضای کوچک اشغال شده.
2. قابل اعتماد بودن بالا، نگهداری کم
3چند پورت تغذیه و پورت تخلیه در دسترس است.
4. آسان برای تشکیل خط تولید، می تواند با تجهیزات بسته بندی، تجهیزات ذخیره سازی، تجهیزات مخلوط یا تجهیزات غربالگری متصل شود.
5. سفارشی با hopper و یا چرخ های در حال حرکت و دیگران
6-پوشش قابل اعتماد.
7خرید، نصب و استفاده اقتصادی.
اصل کارازحمل کننده پیچ دار صنعتی برای مواد گندم:
ناقل پیچ استفاده از پیچ چرخش انتقال مواد در امتداد پوشش ثابت. تیغه چرخش مارپیچ حرکت مواد برای انجام ناقل پیچو نیرویی که باعث می شود مواد با تیغه پیچ چرخیدن نیست مقاومت اصطکاک از وزن مواد خود را و محفظه ناقل پیچ به مواد است. تیغه های مارپیچی به میله چرخشی ناقل پیچ جوش داده می شوند. شکل سطح تیغه دارای نوع سطح جامد، نوع سطح کمربند،نوع سطح تیغه و انواع دیگر با توجه به مواد مختلف حمل می شود. میله پیچ ناقل پیچ دارنده یک فشار در انتهای مواد حرکت جهت به دادن پیچ محوری واکنش نیروی با مواد است. هنگامی که طول ماشین طولانی است،باید یک پرتوی آویزان میانگین اضافه شود..
پارامتر فنیازحمل کننده پیچ افقی لوله ای صنعتی برای مواد گندم:
| نوع LS |
100 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
| نوع GX |
|
|
200 |
250 |
300 |
400 |
500 |
|
|
|
|
| قطر پیچ (ملی متر) |
100 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
| فاصله پیچ (ملی متر) |
100 |
160 |
200 |
250 |
315 |
355 |
400 |
450 |
500 |
560 |
630 |
| سرعت چرخش (r/min) |
140 |
120 |
90 |
90 |
75 |
75 |
60 |
60 |
45 |
35 |
30 |
| ظرفیت حمل QΦ=0.33 (m3/h) |
2.2 |
7.6 |
11 |
22 |
36.4 |
66.1 |
93.1 |
160 |
223 |
304 |
458 |
| قدرت Pd 1=10m (KW) |
1.1 |
1.5 |
2.2 |
2.4 |
3.2 |
5.1 |
4.1 |
8.6 |
12 |
16 |
24.4 |
| قدرت Pd 1=30m (KW) |
1.6 |
2.8 |
3.2 |
5.3 |
8.4 |
11 |
15.3 |
25.9 |
36 |
48 |
73.3 |
| سرعت چرخش (r/min) |
120 |
90 |
75 |
75 |
60 |
60 |
45 |
45 |
35 |
30 |
20 |
| ظرفیت حمل QΦ=0.33 (m3/h) |
1.9 |
5.7 |
18 |
18 |
29.1 |
52.9 |
69.8 |
125 |
174 |
261 |
305 |
| قدرت Pd 1=10m (KW) |
1.0 |
1.3 |
2.1 |
2.1 |
2.9 |
4.1 |
4.7 |
6.8 |
9.4 |
14.1 |
16.5 |
| قدرت Pd 1=30m (KW) |
1.5 |
2.3 |
4.5 |
4.5 |
7 |
8.9 |
11.6 |
20.4 |
28.3 |
42.2 |
49.5 |
| سرعت چرخش (r/min) |
90 |
75 |
60 |
60 |
45 |
45 |
35 |
35 |
30 |
20 |
16 |
| ظرفیت حمل QΦ=0.33 (m3/h) |
1.4 |
4.8 |
15 |
15 |
21.8 |
39.6 |
54.3 |
97 |
149 |
174 |
244 |
| قدرت Pd 1=10m (KW) |
0.9 |
1.2 |
1.9 |
1.9 |
2.5 |
3.4 |
4.3 |
5.4 |
8.1 |
9.5 |
13.3 |
| قدرت Pd 1=30m (KW) |
1.2 |
2.2 |
3.8 |
3.8 |
5.4 |
6.8 |
9.2 |
16 |
24.4 |
28.6 |
39.9 |
| سرعت چرخش (r/min) |
75 |
60 |
45 |
45 |
35 |
35 |
30 |
30 |
20 |
16 |
13 |
| ظرفیت حمل QΦ=0.33 (m3/h) |
1.2 |
3.8 |
11 |
11 |
17 |
31.7 |
46.5 |
73.0 |
99.3 |
139 |
199 |
| قدرت Pd 1=10m (KW) |
0.75 |
1.1 |
1.6 |
1.6 |
2.1 |
3.1 |
3.7 |
4.6 |
5.7 |
7.7 |
11 |
| قدرت Pd 1=30m (KW) |
1.1 |
1.8 |
3.4 |
3.4 |
4.4 |
5.6 |
8 |
14 |
16.7 |
23.2 |
33 |
پارامترهای فنیازحمل کننده پیچ دار صنعتی برای مواد گندم:
| مشخصات |
عملکرد فنی اصلی |
دستگاه راننده |
دستگاه راننده |
وزن
(کیلوگرم) |
| مدل |
طول
(ملی متر) |
ظرفیت
(سمنت)
(t/h) |
سرعت چرخش
min-1 |
کاهش دهنده |
موتور |
| مدل |
نسبت سرعت |
قدرت
(kW) |
| GX200 |
-10 |
9 |
60 |
ZQ250 |
23.34 |
1.1 |
726 |
| GX200 |
-20 |
9 |
60 |
ZQ250 |
23.34 |
1.5 |
1258 |
| GX250 |
-10 |
15.6 |
60 |
ZQ250 |
23.34 |
2.2 |
960 |
| GX250 |
-20 |
15.6 |
60 |
ZQ250 |
23.34 |
3 |
1750 |
| GX300 |
-10 |
21.2 |
60 |
ZQ350 |
23.34 |
3 |
1373 |
| GX300 |
-20 |
21.2 |
60 |
ZQ350 |
23.34 |
4 |
2346 |
| GX400 |
-10 |
51 |
60 |
ZQ400 |
23.34 |
5.5 |
1911 |
| GX400 |
-20 |
51 |
60 |
ZQ500 |
23.34 |
11 |
2049 |
| GX500 |
-10 |
87.5 |
60 |
ZQ400 |
23.34 |
7.5 |
2381 |
| GX500 |
-20 |
87.5 |
60 |
ZQ650 |
23.34 |
18.5 |
5389 |
| GX600 |
-10 |
134.2 |
45 |
ZQ750 |
23.34 |
22 |
3880 |
| GX600 |
-10 |
134.2 |
45 |
ZQ850 |
23.34 |
55 |
7090 |
جدول اندازه نصبازحمل کننده پیچ برای مواد گندم:
| مدل |
W |
A |
ب |
C |
D |
N |
ق |
Y |
L |
K |
R |
S |
P |
اوه |
H |
V |
J |
T |
G |
L |
| LS100 |
2500 |
100 |
180 |
146 |
10 |
4 |
180 |
190 |
90 |
112 |
180 |
112 |
60 |
178 |
120 |
160 |
14 |
163 |
1500
2000
2500 |
۳۵۰۰ تا ۴۰۰۰۰ |
| LS160 |
2500 |
160 |
240 |
206 |
10 |
4 |
200 |
190 |
112 |
150 |
200 |
150 |
60 |
270 |
120 |
160 |
14 |
190 |
| LS200 |
3000 |
200 |
300 |
256 |
14 |
8 |
225 |
190 |
112 |
180 |
225 |
180 |
60 |
308 |
160 |
200 |
14 |
212 |
| LS250 |
3000 |
250 |
350 |
306 |
14 |
8 |
250 |
190 |
140 |
224 |
250 |
224 |
60 |
336 |
200 |
250 |
18 |
240 |
40000 تا 80000 |
| LS315 |
3000 |
315 |
425 |
370 |
14 |
8 |
330 |
190 |
214 |
280 |
390 |
250 |
60 |
443 |
300 |
350 |
20 |
340 |
| LS400 |
3000 |
400 |
500 |
456 |
14 |
8 |
350 |
190 |
224 |
355 |
390 |
280 |
60 |
533 |
320 |
400 |
24 |
384 |
| LS500 |
3000 |
500 |
600 |
556 |
14 |
8 |
400 |
190 |
280 |
400 |
400 |
340 |
80 |
662 |
400 |
500 |
24 |
440 |
2000
3500
3500 |
۵۵۰۰ تا ۸۰۰۰۰ |
| LS630 |
3000 |
630 |
730 |
686 |
14 |
8 |
450 |
190 |
355 |
500 |
450 |
420 |
80 |
763 |
500 |
630 |
24 |
555 |
| LS800 |
3000 |
800 |
920 |
868 |
18 |
16 |
550 |
340 |
450 |
630 |
550 |
520 |
80 |
970 |
632 |
800 |
30 |
650 |
| LS1000 |
3000 |
1000 |
1120 |
1068 |
18 |
16 |
650 |
360 |
560 |
710 |
650 |
630 |
80 |
1190 |
710 |
1000 |
30 |
760 |
6000-60000 |
| LS1250 |
3000 |
1250 |
1370 |
1318 |
18 |
16 |
800 |
380 |
710 |
800 |
800 |
760 |
80 |
1440 |
800 |
1250 |
30 |
910 |
درخواستازحمل کننده پیچ برای مواد گندم:
ناقل پیچ به طور گسترده ای در صنایع مختلف مانند مواد ساختمانی، صنعت شیمیایی، برق، فلزات، زغال سنگ، غلات و غیره استفاده می شود.مناسب برای انتقال پودر افقی یا شیب دار استمواد دانه دار و کوچک مانند زغال سنگ، خاکستر، slag، سیمان، دانه و غیره. دمای مواد کمتر از 200 درجه سانتیگراد است.
ناقل پیچ برای حمل مواد مناسب نیست که فاسد هستند، واسکوسیت بالایی دارند و به راحتی جمع می شوند.
اگر زاویه شیب حمل بیش از حد بزرگ باشد، لطفاً کانویر پیچ سری GX را انتخاب کنید.
طبقه بندی مواد صنعتی برای کالاهای بزرگ:
| با زاویه حمل |
ناقل پیچ افقی، ناقل پیچ شیب دار، ناقل پیچ عمودی |
| با ارسال فرم |
حمل کننده پیچ دار، حمل کننده پیچ بدون شات |
| به شکل |
ناقل پیچ دار U شکل، ناقل پیچدار لوله ای |
GX نورد نورد لوله ای LS نورد نورد U-shaped (بسته و باز)
ناقل پیچ دار دو سرنگ سوراخ های تخلیه چندگانه ناقل پیچ دار
ناقل پیچ بدون شاخه
ناقل پیچ خم شده ناقل پیچ عمودی
