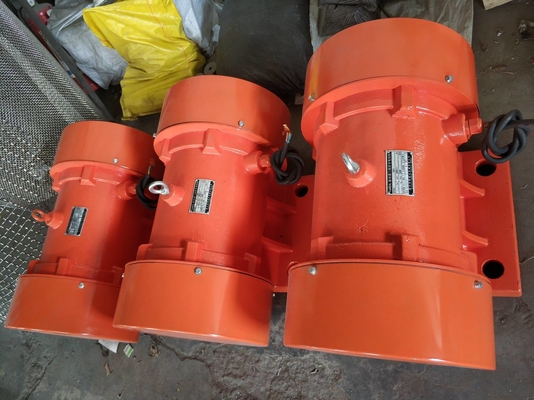

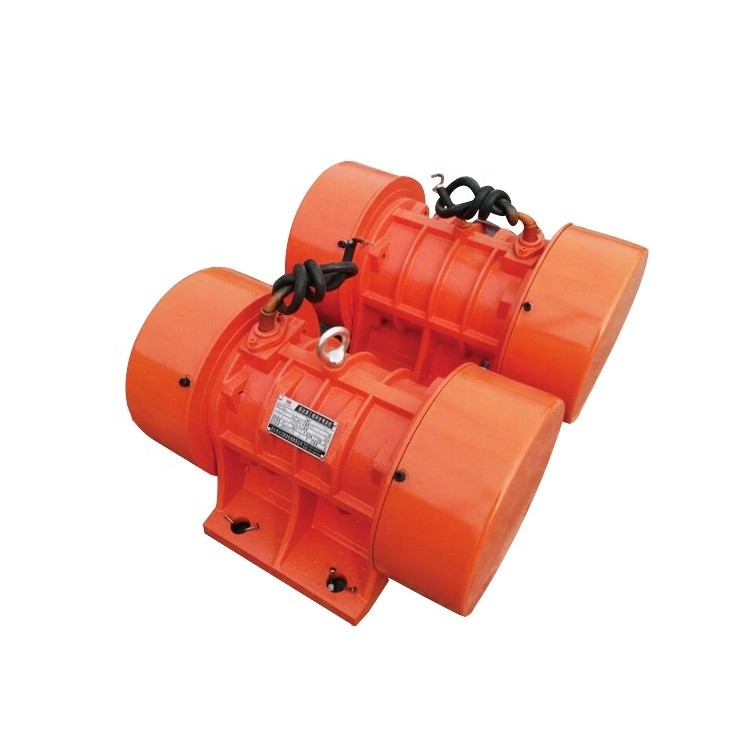

موتور ارتعاش خطی افقی برای دستگاه صفحه نمایش ارتعاش خطی
ساختار موتور ارتعاش خطی افقی:
موتور ارتعاش خطی افقی از موتور خاص و بلوک عجیب و غریب تشکیل شده است. به دلیل ویژگی های خاص محصولات، نیاز به قدرت ارتعاش برای هر جزء بسیار بالا است.
اصول کار موتور ارتعاش خطی افقی:
موتور ارتعاش افقی پس از الکتریکی شدن می چرخد و بلوک عجیب و غریب را در هر دو طرف گودال موتور هدایت می کند تا نیروی تحریک جاودانی را تولید کند.که از طریق پای موتور به دستگاه ارتعاش منتقل می شود.
موتور ارتعاش افقی سری AV به دو، چهار، شش و هشت کلاس تقسیم می شود. این چهار مشخصات، فرکانس لرزش آن ها به ترتیب 2870، 1460، 980 و 740RPM است.
مشخصات موتور ارتعاش خطی افقی:
1. موتور ارتعاش افقی سری AV در طراحی بهبود می یابد. با ساختار پیشرفته و مقاومت ارتعاش خوب.
2وزن سبک، حجم کوچک، نیروی هیجان انگیز بزرگ و آسان برای تنظیم از صفر به حداکثر بدون گام.
3ساختار فلنج واحد برای تسهیل نصب و نگهداری موتور ارتعاش عمودی و بهبود ظرفیت ماشین اصلی استفاده می شود.
4. ظاهر و کیفیت خوب. نصب و نگهداری آسان. با درجه عایق و درجه حفاظت بالا، می تواند به طور قابل اعتماد در مکان های گرد و غبار و مرطوب استفاده شود.
5. طراحی پارامترهای الکترومغناطیسی مطابق با ویژگی های کار موتور لرزش است. شروع سریعتر و کار به آرامی تر.
6. انتخاب خاص ساخته شده ضد ارتعاش از تولید کننده شناخته شده. قابلیت اطمینان بالا و عمر طولانی.
7بخش الکترومغناطیسی و افزایش دمای نردبان می تواند به طور موثر در طول زمان طولانی کار مداوم موتور ارتعاش کنترل شود،که باعث می شود موتور ارتعاش افقی سری AV عمر طولانی داشته باشد.
کد مدل موتور ارتعاش خطی افقی:
برای مثال مدل AV-10-4 را در نظر بگیرید.
AV:موتور اسینکرون سه فاز منبع ارتعاش
10:حداکثر نیروی لرزش (KN)
4:شماره قطب
شرایط Uبرای موتور ارتعاش خطی افقی:
| دمای محیط |
ارتفاع |
ولتاژ اسمی |
فرکانس نامی |
درجه عایق بندی |
درجه IP |
فاز |
سهم |
حمل روغن |
| -20°C تا 40°C |
<1000 متر |
380 ولت |
50 هرتز |
F |
IP55 |
3 |
مستمر |
روغن مبتنی بر لیتیوم Shell Gadus 3# |
ما ميتونيم موتورهاي ارتعاشي مخصوصي رو براي کاربران طراحي و توليد کنيم
1ولتاژ و فرکانس ویژه شبکه برق. به عنوان مثال 50HZ/220V/660V،60HZ/230V/460V، تک فاز، 220V
2الزامات بالاتر در مورد سطح عایق بندی
3. موتور لرزش قابل تنظیم قطب متغیر و سرعت
4موتور لرزش مقاوم به رطوبت
5موتور ارتعاش درجه حرارت بالا
6ظاهر خاص و ابعاد نصب
پارامترهای فنی و ابعاد نصب موتور ارتعاش خطی افقی:
| مدل |
قدرت
(KW)
|
جریان الکتریکی (A) |
قدرت تحریک نامشخص (ن) |
سرعت هم زمان (rmp) |
ابعاد نصب |
ابعاد کلی |
وزن
(کیلوگرم)
|
| A |
ب |
H |
K |
AB |
BB |
HD |
G |
L |
| AV-1.5-2 |
0.15 |
0.5 |
1500 |
3000 |
130 |
80 |
80 |
12 |
160 |
130 |
200 |
30 |
240 |
12 |
| AV-2.5-2 |
0.2 |
0.55 |
2500 |
3000 |
130 |
80 |
80 |
12 |
160 |
130 |
200 |
30 |
240 |
13 |
| AV-3-2 |
0.25 |
0.6 |
3000 |
3000 |
150 |
90 |
90 |
14 |
185 |
135 |
210 |
35 |
270 |
21 |
| AV-5-2 |
0.37 |
0.9 |
5000 |
3000 |
150 |
90 |
90 |
14 |
185 |
135 |
210 |
35 |
270 |
22 |
| AV-10-2 |
0.75 |
1.75 |
10000 |
3000 |
180 |
110 |
105 |
18 |
220 |
160 |
230 |
45 |
350 |
40 |
| AV-15-2 |
1.1 |
2.3 |
15000 |
3000 |
220 |
140 |
115 |
22 |
270 |
200 |
260 |
50 |
410 |
50 |
| AV-20-2 |
1.5 |
3.1 |
20000 |
3000 |
260 |
150 |
140 |
26 |
330 |
210 |
310 |
65 |
450 |
82 |
| AV-1.5-4 |
0.12 |
0.5 |
1500 |
1500 |
130 |
80 |
80 |
12 |
160 |
130 |
200 |
30 |
240 |
15 |
| AV-3-4 |
0.18 |
0.6 |
3000 |
1500 |
150 |
90 |
90 |
14 |
185 |
135 |
210 |
35 |
270 |
24 |
| AV-5-4 |
0.25 |
0.74 |
5000 |
1500 |
180 |
110 |
105 |
18 |
220 |
160 |
230 |
45 |
370 |
42 |
| AV-10-4 |
0.55 |
1.5 |
10000 |
1500 |
220 |
140 |
115 |
22 |
270 |
200 |
260 |
50 |
410 |
51 |
| AV-15-4 |
0.75 |
1.9 |
15000 |
1500 |
260 |
150 |
140 |
26 |
330 |
210 |
310 |
65 |
450 |
82 |
| AV-20-4 |
1.1 |
2.6 |
20000 |
1500 |
260 |
150 |
140 |
26 |
330 |
210 |
310 |
65 |
450 |
88 |
| AV-30-4 |
1.5 |
3.6 |
30000 |
1500 |
310 |
170 |
160 |
33 |
380 |
250 |
340 |
70 |
490 |
130 |
| AV-50-4 |
2.2 |
5.1 |
50000 |
1500 |
350 |
220 |
190 |
39 |
440 |
250 |
420 |
80 |
620 |
120 |
| AV-75-4 |
3.7 |
7.85 |
75000 |
1500 |
380 |
250 |
210 |
45 |
480 |
360 |
480 |
90 |
680 |
340 |
| AV-100-4 |
6.3 |
13.3 |
100000 |
1500 |
440 |
140 |
240 |
45 |
530 |
430 |
520 |
100 |
750 |
430 |
| AV-3-6 |
0.25 |
0.84 |
3000 |
1000 |
180 |
110 |
105 |
18 |
220 |
160 |
230 |
45 |
350 |
43 |
| AV-5-6 |
0.37 |
1.2 |
5000 |
1000 |
220 |
140 |
115 |
22 |
270 |
200 |
260 |
50 |
410 |
54 |
| AV-10-6 |
0.75 |
2.2 |
10000 |
1000 |
260 |
150 |
140 |
26 |
330 |
210 |
310 |
65 |
450 |
88 |
| AV-15-6 |
1.1 |
3.1 |
15000 |
1000 |
310 |
170 |
160 |
33 |
380 |
250 |
340 |
70 |
490 |
135 |
| AV-20-6 |
1.5 |
4.0 |
20000 |
1000 |
310 |
170 |
160 |
33 |
380 |
280 |
340 |
70 |
550 |
138 |
| AV-30-6 |
2.2 |
5.6 |
30000 |
1000 |
350 |
220 |
190 |
39 |
440 |
350 |
420 |
80 |
620 |
230 |
| AV-50-6 |
3.7 |
8.3 |
50000 |
1000 |
380 |
250 |
210 |
45 |
480 |
360 |
480 |
90 |
680 |
340 |
| AV-75-6 |
5.5 |
12.5 |
75000 |
1000 |
440 |
280 |
240 |
45 |
530 |
430 |
520 |
100 |
750 |
430 |
| AV-100-6 |
7.5 |
17.2 |
100000 |
1000 |
440 |
140 |
240 |
45 |
530 |
430 |
520 |
100 |
780 |
450 |
| AV-10-8 |
0.75 |
2.4 |
10000 |
750 |
310 |
170 |
160 |
33 |
380 |
250 |
340 |
70 |
490 |
138 |
| AV-20-8 |
1.5 |
4.3 |
20000 |
750 |
350 |
220 |
190 |
39 |
350 |
350 |
420 |
80 |
620 |
230 |
| AV-30-8 |
2.2 |
6.0 |
30000 |
750 |
380 |
250 |
210 |
45 |
360 |
360 |
380 |
90 |
680 |
340 |
