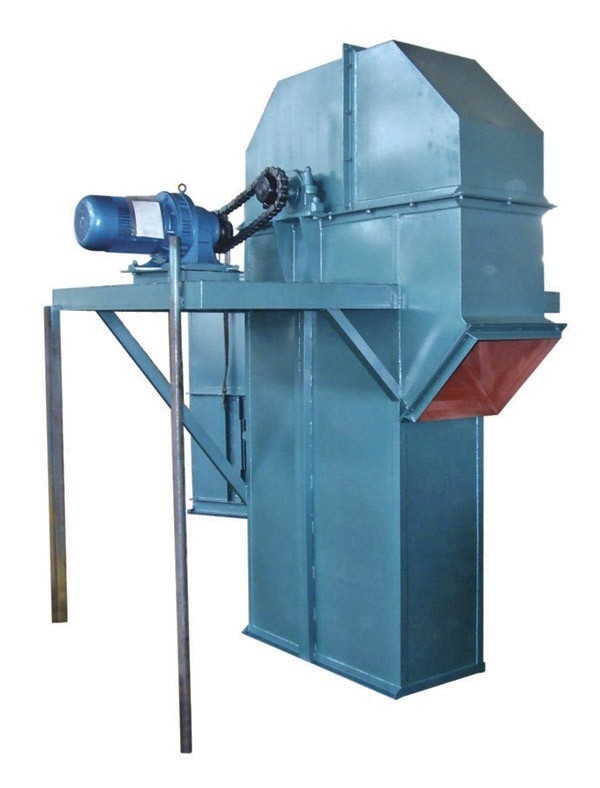

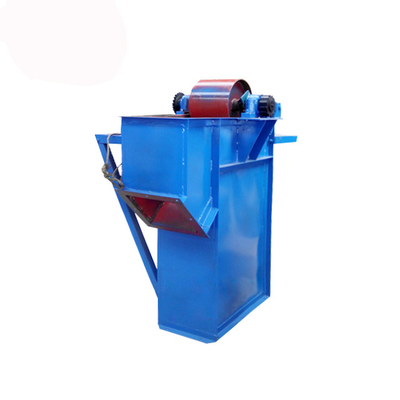

سیستم های حمل و نقل صنعتی نوع کمربند آسانسورهای سطل برای سیمان / سنگ
کاربرد آسانسورهای کمربند:
لیفت کمربند مناسب انتقال عمودی پودر، دانه دار و بلوک کوچک کمتر مواد خردکننده است، مانند غلات، ذرت، زغال سنگ، سیمان، سنگ خرد شده و غیره.ارتفاع آسانسور می تواند به 40 متر برسد. دمای مواد کمتر از 60 °C است. در مقایسه با آسانسور سطل D-type معمولی، کارایی انتقال بالا، انواع سطل، باید اولین انتخاب باشد.
1ظرفیت حمل بزرگ در مقایسه با نوع D، ظرفیت حمل از نوع TD با همان عرض سطل تقریبا دو برابر است.
2قطعات کشش استفاده از کمربند ناقل لاستیکی با قدرت کششی بالا و عمر طولانی.
3ساختار ساده، نصب آسان، تنظیم آسان، تعمیر و نگهداری
ویژگی های آسانسورهای کمربند:
1قدرت راننده کوچک
آسانسور سطل نوع کمربند تغذیه نوع ورودی و تخلیه نوع القا گرانشی را اتخاذ می کند.هیچ هیچ بازگشت و حفاری پدیده هنگام بلند کردن موادبنابراین، قدرت واکنش کمتر است.
2. محدوده بلند کردن گسترده
این لیفت کمربند نوع سطل دارای چند مورد نیاز به انواع مواد و ویژگی های آن است. آن را می تواند نه تنها مواد پودری، دانه دار و مواد عمده معمولی را بالا ببرد،اما همچنین می تواند بلند abrasive قوی و یا مواد آسیابمهر و موم خوب و آلودگی کمتر محیط زیست
3. قابل اعتماد بودن خوب
اصول طراحی پیشرفته و روش ماشینکاری اطمینان از قابلیت اطمینان عملکرد ماشین را تضمین می کند. زمان بدون مشکل بیش از 20000 ساعت است. آسانسور سطل به آرامی کار می کند،به این ترتیب می تواند ارتفاع بلند را به دست آورد.
4. طول عمر خدمت
آسانسور سطل نوع کمربند تغذیه نوع ورودی را اتخاذ می کند. نیازی به حفاری مواد با سطل نیست. اکستروژن و برخورد بین مواد به ندرت رخ می دهد.دستگاه طراحی شده است تا اطمینان حاصل شود که مواد در تغذیه و تخلیه خواهد شد پراکندهکه از فرسایش خشکی جلوگیری می کند.
جدول پیکربندی راننده از آسانسورهای کمربند:
| مدل |
مدل دستگاه انتقال |
قدرت (KW) |
موتور |
مدل کاهش دهنده |
| دستگاه انتقال سمت راست |
دستگاه انتقال سمت چپ |
| TD100 |
C1 |
1.5 |
Y100L-6 |
250-VI-3Z |
250-VI-4Z |
| C2 |
2.2 |
Y112M-6 |
| TD160 |
C1 |
3 |
Y132S-6 |
350-VI-3Z |
350-VI-4Z |
| C2 |
4 |
Y132M1-6 |
| C3 |
5.5 |
Y132M2-6 |
400-VI-3Z |
400-VI-4Z |
| C4 |
7.5 |
Y160M-6 |
| TD250 |
C1 |
5.5 |
Y132M2-6 |
400-VI-3Z |
400-VI-4Z |
| C2 |
7.5 |
Y160M-6 |
| C3 |
11 |
Y160L-6 |
500-VI-3Z |
500-VI-4Z |
| C4 |
15 |
Y180L-6 |
| TD315 |
C1 |
7.5 |
Y160M-6 |
400-VI-3Z |
400-VI-4Z |
| C2 |
11 |
Y160L-6 |
500-VI-3Z |
500-VI-4Z |
| C3 |
15 |
Y180L-6 |
| C4 |
18.5 |
Y200L1-6 |
650-VI-3Z |
650-VI-4Z |
| TD400 |
C1 |
15 |
Y180L-6 |
500-VI-3Z |
500-VI-4Z |
| C2 |
18.5 |
Y200L1-6 |
650-VI-3Z |
650-VI-4Z |
| C3 |
22 |
Y200L2-6 |
| C4 |
30 |
Y225M-6 |
| TD500 |
C1 |
18.5 |
Y200L1-6 |
650-VI-3Z |
650-VI-4Z |
| C2 |
22 |
Y200L2-6 |
| C3 |
30 |
Y225M-6 |
| C4 |
|
|
|
|
| TD630 |
C1 |
22 |
Y200L2-6 |
650-VI-3Z |
650-VI-4Z |
| C2 |
30 |
Y225M-6 |
جدول پارامترهای فنی آسانسورهای کمربند:
| مدل |
TD160 |
TD250 |
TD315 |
TD400 |
| نوع سطل |
ق |
h |
zD |
Sd |
ق |
h |
zD |
Sd |
ق |
h |
zD |
Sd |
ق |
h |
zD |
Sd |
| ظرفیت (m3/h) |
5.4 |
9.6 |
9.6 |
16 |
12 |
22 |
23 |
35 |
17 |
30 |
25 |
40 |
24 |
46 |
41 |
66 |
| عرض سطل (ملی متر) |
160 |
250 |
315 |
400 |
| حجم سطل (L) |
0.5 |
0.9 |
4.2 |
1.9 |
1.3 |
2.2 |
3.0 |
4.6 |
2 |
3.6 |
3.8 |
5.8 |
3.1 |
5.6 |
5.9 |
9.4 |
| ارتفاع سطل (ملی متر) |
280 |
350 |
360 |
450 |
400 |
500 |
480 |
560 |
| عرض کمربند (ملی متر) |
200 |
300 |
400 |
500 |
| سرعت سطل (m/s) |
1.4 |
1.6 |
1.6 |
1.8 |
| مواد حداکثر اندازه بلوک (ملی متر) |
25 |
35 |
45 |
55 |
| مدل |
TD500 |
TD630 |
TD160 |
TD250 |
TD350 |
TD450 |
| نوع سطل |
ق |
h |
zD |
Sd |
h |
zD |
Sd |
ق |
S |
ق |
S |
ق |
S |
ق |
S |
| ظرفیت (m3/h) |
38 |
70 |
58 |
92 |
85 |
89 |
142 |
4.7 |
8 |
18 |
22 |
25 |
42 |
50 |
72 |
| عرض سطل (ملی متر) |
500 |
630 |
160 |
250 |
350 |
450 |
| حجم سطل (L) |
4.8 |
9 |
9.3 |
15 |
14 |
14.6 |
23.5 |
0.65 |
1.1 |
2.6 |
3.2 |
7 |
7.8 |
14.5 |
15 |
| ارتفاع سطل (ملی متر) |
500 |
625 |
710 |
300 |
400 |
500 |
640 |
| عرض کمربند (ملی متر) |
600 |
700 |
200 |
300 |
400 |
500 |
| سرعت سطل (m/s) |
1.8 |
2 |
1 |
1.25 |
1.25 |
1.25 |
| مواد حداکثر اندازه بلوک (ملی متر) |
60 |
70 |
25 |
35 |
45 |
55 |
یادداشت ها:
1حجم سطل در جدول مقدار محاسبه شده است. ظرفیت حمل بر اساس ضریب پر کردن 0 محاسبه می شود.6.
2استفاده از سطل به شرح زیر است.
سطحی:حمل مواد در رطوبت، آسان برای تجمع، سخت برای پرتاب. به عنوان مثال شن خیس، زغال سنگ خیس و غیره
سطل عمیق:حمل مواد خشک و نرم و مواد آسان برای پرتاب. به عنوان مثال سیمان، برکت زغال سنگ، سنگ شکن، کوارتز و غیره.
